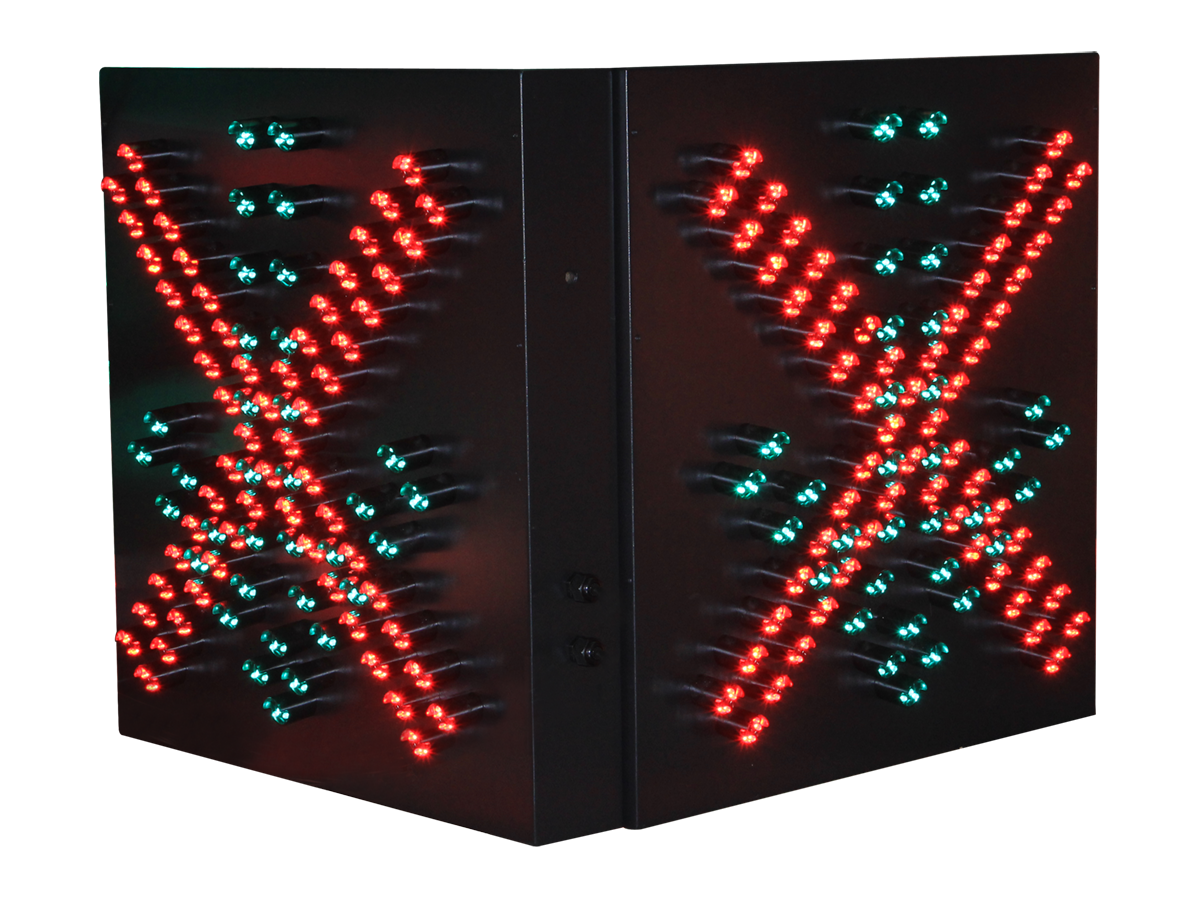

像素筒式车道控制标志

执行标准	中华人民共和国国家标准 JT/T597-2004
发光二极管参数	描述
红色LED参数	品牌：台湾EPISTAR，光强：3550-5250mcd，Vf：1.8-2.2V，波长：620-630nm
绿色LED参数	品牌：台湾EPISTAR，光强：16000-19000mcd，Vf：2.8-3.2V，波长：520-530nm
发光单元参数	描述

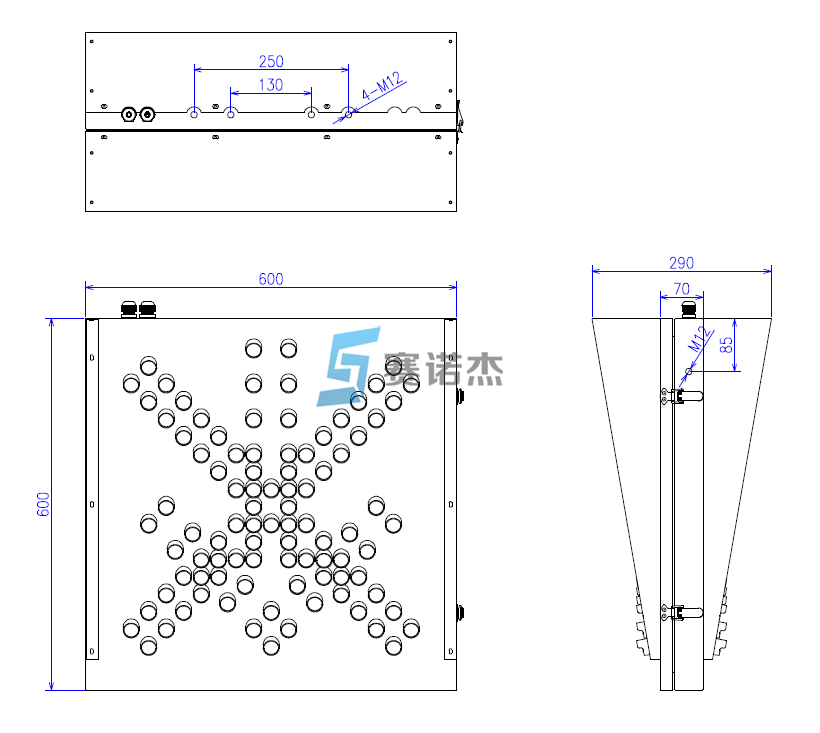

尺寸	600×600×110mm
功率	红色：≤18W，绿色：≤15W
电源	符合CE标准的开关电源，恒流驱动/恒压驱动
介电强度	1500V
泄漏电流	≤1.0mA
外壳参数	描述
材质	金属材质
耐高温	+50±2℃
耐低温	-40±3℃
耐湿热	93%-97%
耐候性	实验室600h人工气候加速老化，无任何裂缝、凹陷、侵蚀、气泡、剥离、粉化或变形等缺陷

发光二极管	描述
原材料	原装进口(包括台产)的高亮度发光二极管(LED)
绿色波长	绿色LED选取 520-530nm 波段，符合高速LED发光标志颜色标准
光衰	10000h/3年工作时间，光衰(mcd)≤20%
电源	描述
开关电源(AC)	标配电源，支持宽电压工作：AC85V-265V，50Hz/60Hz；支持电压110V/220V供电电压的国家
印制电路板(PCB)	描述
PCB材质	环氧玻璃布层压板(FR4)，采用建滔A2板材，板厚≥1.6mm
三防处理	采用有机硅三防漆，均匀涂刷于PCB线路一面，可以有效防潮、防盐雾、防静电、防霉等特性
配件优势	描述
遮沿(选配)	哑光黑色，采用T=0.8mm优质铝板材，表面喷塑户外粉，有效防止喷层脱落以及生锈

标准配件	描述
遮沿	又称：遮光板，选配，哑光黑色，安装于车道控制标志箱体顶部和两侧，放置于包装箱内，配套安装螺丝
螺丝包	每套标配，放置于包装箱泡沫上，安装遮沿、支架使用

设备型号	描述
SW-CKB-600-II-C1	600×600mm像素筒式车道控制标志，LED像素筒式，单面发光，红色“X”，绿色“↓”，含标配配件
SW-CKB-600-II-C2	600×600mm像素筒式车道控制标志，LED像素筒式，双面发光，红色“X”，绿色“↓”，含标配配件
SW-CKB-600-II-C1F	600×600mm像素筒式车道控制标志，LED像素筒式，单面发光，红色“X”，绿色“↓”，支持反馈电路控制功能，含标配配件
SW-CKB-600-II-C2F	600×600mm像素筒式车道控制标志，LED像素筒式，双面发光，红色“X”，绿色“↓”，支持反馈电路控制功能，含标配配件
