产品型号: FJ400-3-SW-3FA(H-SH)
★符合GB14887-2011中国国家标准产品认证
★符合GB14886-2016中国国家标准安装规范
★符合CE(EMC和LVD)欧盟通用检测产品认证
★大功率高光效LED信号灯，行业产品新方向
★自主研发生产，满足各个区域定制化需求
★具备技术优势，符合招标要求的控标方案
★匹配国内所有信号控制厂家信号设备接入
★适用国内所有AC220V供电的道路交叉路口
| 执行标准 | 中华人民共和国国家标准 GB14887-2011 |
| 发光二极管参数 | 描述 |
| 红色LED参数 | 品牌：日本NICHIA，光通量：40-80lm，Vf：1.8-2.6V，波长：620-630nm |
| 黄色LED参数 | 品牌：日本NICHIA，光通量：60-100lm，Vf：3.0-3.8V，波长：590-594nm |
| 绿色LED参数 | 品牌：日本NICHIA，光通量：60-100lm，Vf：3.0-3.8V，波长：503-506nm |
| 发光单元参数 | 描述 |
| 功率 | 红色：≤15W，黄色：≤15W，绿色：≤15W |
| 功率因数 | 红色：≥0.90，黄色：≥0.90，绿色：≥0.90 |
| 电源 | 符合CE标准的开关电源，恒流驱动/恒压驱动 |
| 介电强度 | 1440V |
| 泄漏电流 | ≤1.0mA |
| 外壳参数 | 描述 |
| 耐高温 | +80±2℃ |
| 耐低温 | -40±3℃ |
| 耐湿热 | 93%-97% |
| 耐候性 | 实验室600h人工气候加速老化，无任何裂缝、凹陷、侵蚀、气泡、剥离、粉化或变形等缺陷 |
| 产品证书 | 描述 |
| 国标检测认证报告 | GB14887-2011公安部交通安全产品质量监督检测中心检测报告 |
| 国标检测认证报告 | GB/T4208-2017公安部交通安全产品质量监督检测中心检测报告 |
| 控标检测报告 | 产品具有独特性的控标检测报告 |
| 发光二极管 | 描述 |
| 原材料 | 日本原装进口的SMD大功率发光二极管(LED)，超高光效，高亮度 |
| 光衰 | 10000h/3年工作时间，光衰(mcd)≤15% |
| 电源 | 描述 |
| 开关电源(AC) | 标配电源，支持宽电压工作：AC85V-265V，50Hz/60Hz；支持电压110V/220V供电电压的国家 |
| 开关电源(DC) | 选配电源，支持DC12V/DC24V两种输入电压 |
| 印制电路板(PCB) | 描述 |
| PCB材质 | 导热系数2.0(最高)的优质铝基板，板厚≥2.0mm；环氧玻璃布层压板(FR4)，采用建滔A2板材，板厚≥1.6mm |
| 三防处理 | 采用有机硅三防漆，均匀涂刷于PCB线路一面，可以有效防潮防潮、防盐雾、防静电、防霉等特性 |
| 配件 | 描述 |
| 遮沿(标配) | 哑光黑色，采用T=0.8mm优质铝板材，表面喷塑户外粉，有效防止喷层脱落以及生锈 |
| 装饰边(标配) | 哑光黑色/白色可选，采用T=1.0mm优质铝板材，表面喷塑户外粉，有效防止喷层脱落以及生锈 |

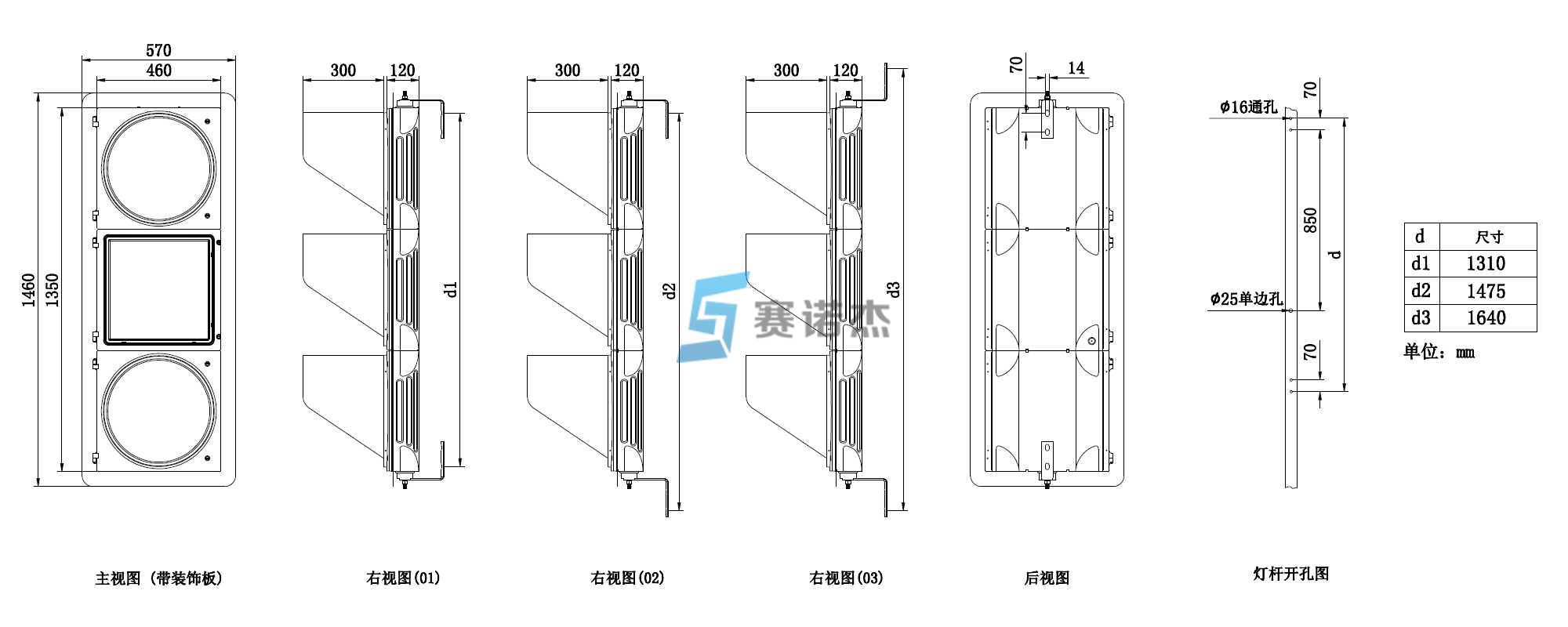

铸铝壳尺寸图：
| 标准配件(标配) | 描述 |
| 遮沿 | 又称：遮光板，标配哑光黑色，安装于信号灯发光单元顶部，呈弧形/方形，放置于包装箱底部，配套PM4圆头不锈钢304螺丝4个，备用1个 |
| 装饰边 | 又称：装饰板，哑光黑色/白色可选，标配白色，安装于信号灯四周，放置于包装箱底部，配套PM4圆头不锈钢304螺丝20个，备用4个 |
| 安装支架 | 又称：L型支架，标配，安装于信号灯顶部与底部，连接信号灯与灯杆，放置于包装箱泡沫顶部 |
| 螺丝包 | 放置于包装箱两头泡沫上，安装遮沿、装饰边使用 |
| 横臂竖装配件(选配) | 描述 |
| 横臂竖装方通 | 选配件，适用于信号灯垂直方向安装于八角杆件，通过抱环连接八角杆件，安装支架连接信号灯 |
| 横臂竖装抱环 | 选配件，适用于信号灯垂直方向安装于八角杆件，连接横臂竖装方通与八角杆件 |
| 横臂竖装连接板 | 选配件，适用于信号灯垂直方向安装于八角杆件，且为双抱环固定方式，连接竖装方通与抱环 |
| 螺丝包 | 选配件，与横臂竖装配件一同包装 |
| 横臂横装配件(选配) | 描述 |
| 横臂横装抱环 | 选配件，适用于信号灯水平方向安装于八角杆件，连接信号灯安装支架与八角杆件 |
| 螺丝包 | 选配件，与横臂横装配件一同包装 |
| 立柱竖装配件(选配) | 描述 |
| 立柱竖装抱环 | 选配件，适用于信号灯垂直方向安装于圆柱立杆，连接信号灯安装支架与圆柱立杆 |
| 螺丝包 | 选配件，与立柱竖装配件一同包装 |
| 交通信号灯型号 | 描述 |

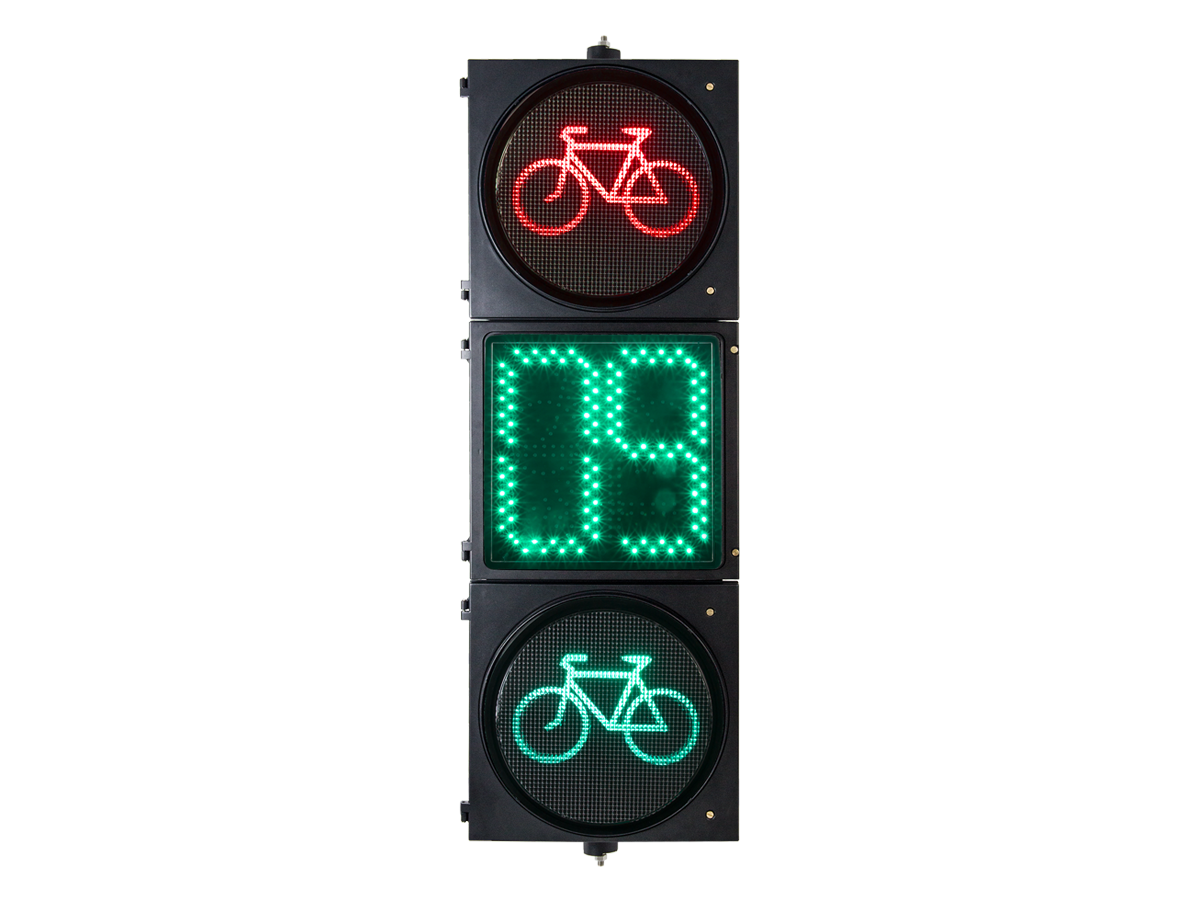

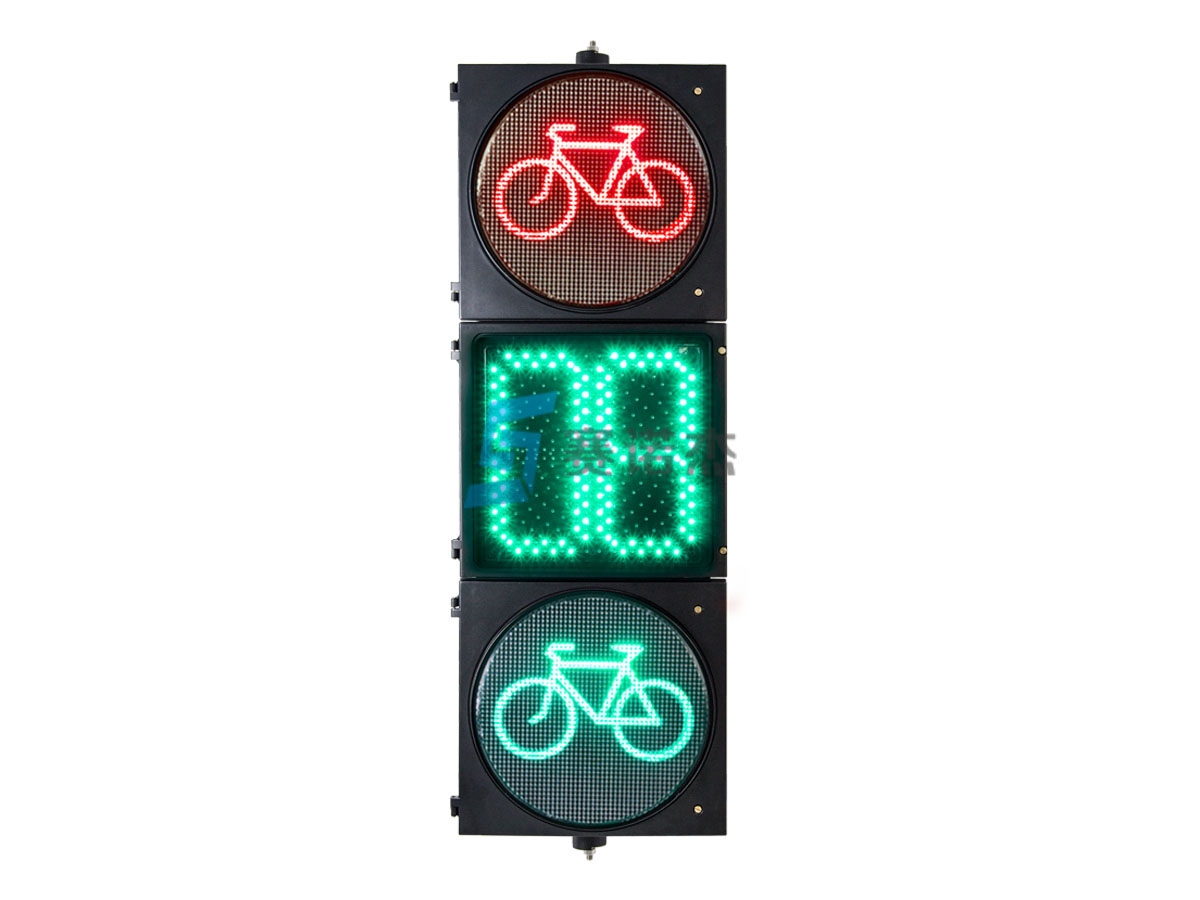

| FJ400-3-SW-3FA(H-SH) | 400mm非机动车信号灯(大功率)，压铸铝外壳，含标配配件；请区分竖装/横装不同安装方式 |
| 安装配件型号 | 描述 |
| SW400-HBSZ-41/51/61 | 400mm信号灯横臂竖装配件，单抱环方式套件；41--4寸套件，51--5寸套件，61--6寸套件 |
| SW400-HBSZ-42/52/62 | 400mm信号灯横臂竖装配件，双抱环方式套件；42--4寸套件，52--5寸套件，62--6寸套件 |
| SW400-LZSZ-89 | 400mm信号灯立柱竖装配件，两对抱环方式套件，89--立柱杆件直径89mm |
| SW400-LZSZ-114 | 400mm信号灯立柱竖装配件，两对抱环方式套件，114--立柱杆件直径114mm |
| SW400定制横臂竖装配件 | 400mm信号灯横臂竖装配件，根据八角杆件尺寸特殊定制套件 |
| 4寸/5寸/6寸套件解释 | 4寸套件对应八角杆件直径：100-130mm，5寸套件对应八角杆件直径：130-160mm，6寸套件对应八角杆件直径：160-200mm |
